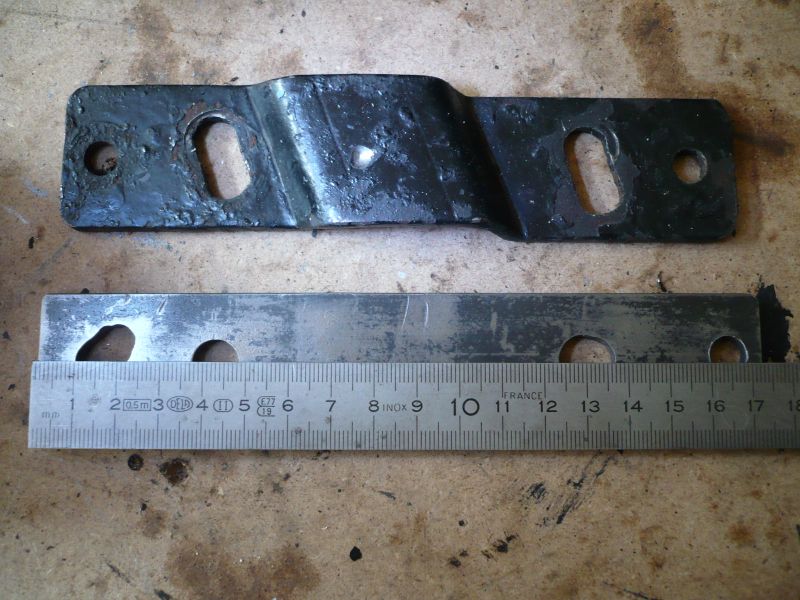

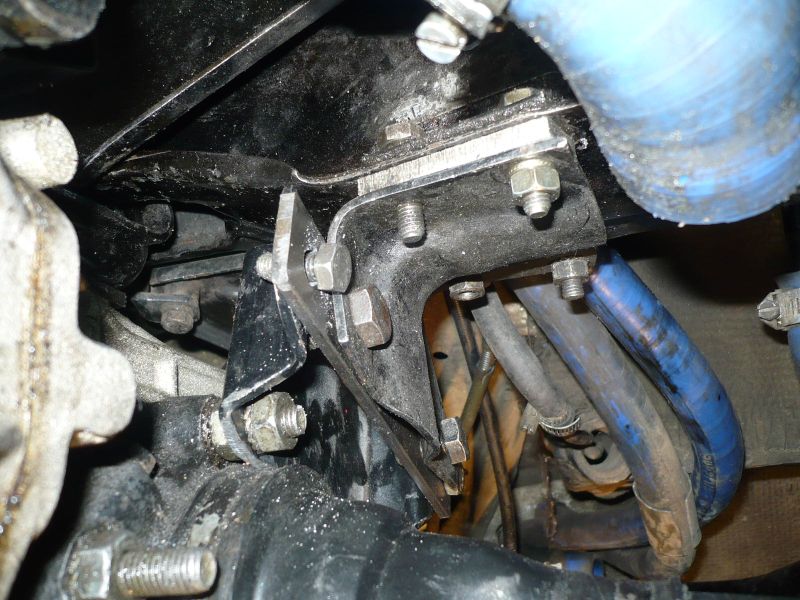

Le montage Groupe 4 est présenté ainsi qu’une proposition de simplification.
En réalité après cette expérience j’ai préféré revenir à un montage sur silent bloc mais avec un produit de QUALITE, bien plus ferme et en prime d’un montage plus aisé !

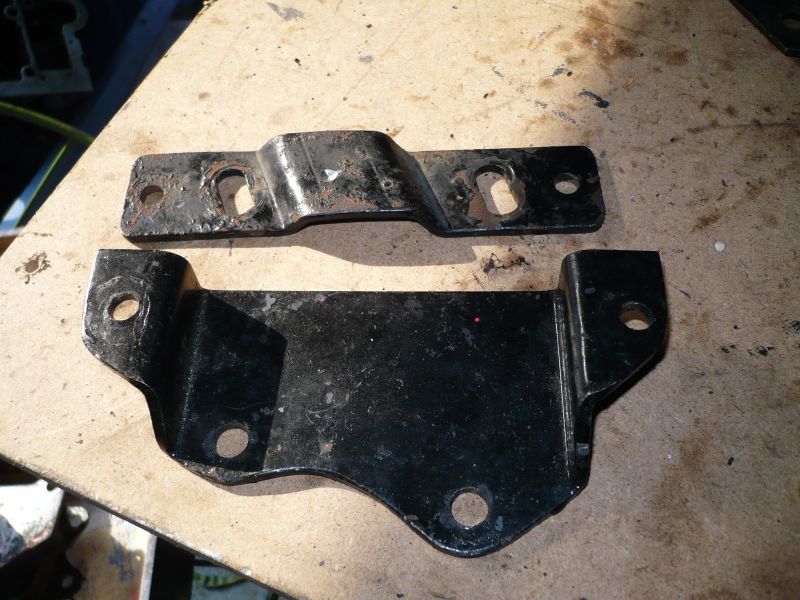

On ne discutera pas ici les bien faits et les inconvénients de remplacer les deux gros silent bloc latéraux de la boite par deux liaisons rigides (la raison pour laquelle je m’y suis lancé était d’évaluer la responsabilité éventuelle de ces supports souples dans un problème de 5ème vitesse qui saute parfois, en charge).

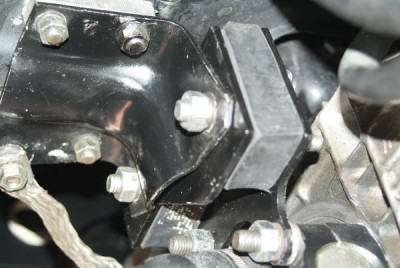

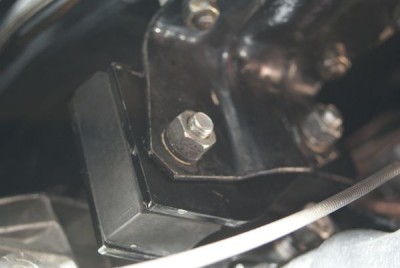

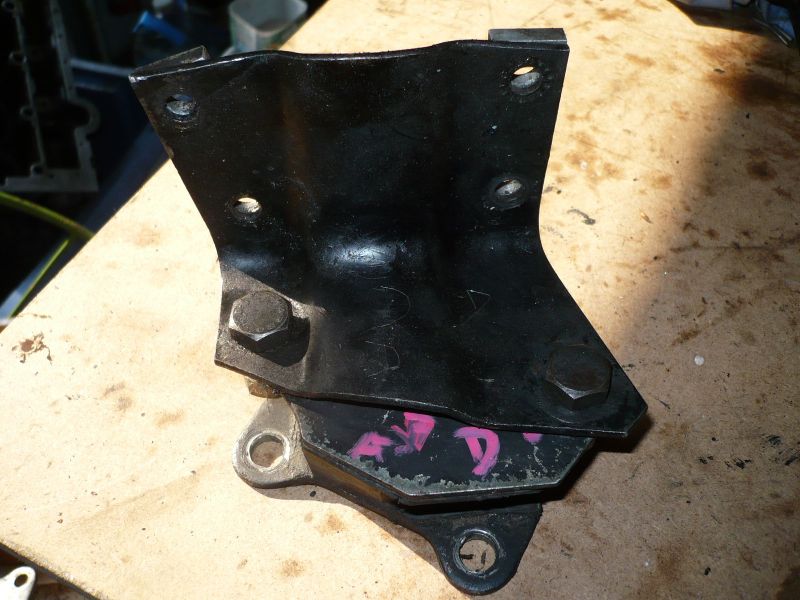

La grosse équerre en tôle nervurée qui accouple la traverse arrière, donc le châssis à l’ensemble moteur-boite est boulonnée sur le silent bloc (ici repéré D pour droit). L’autre face du silent bloc est vissé sur la boite. La liaison traverse / boite est donc effectuée au moyen d’un bloc de caoutchouc de 25mm d’épaisseur environ, 50X50mm de surface. . Vue de l’arrière droit. Vue de l’avant droit.Une question pour spécialiste adepte de ce site : a quoi sert la patte en tôle au premier plan ?

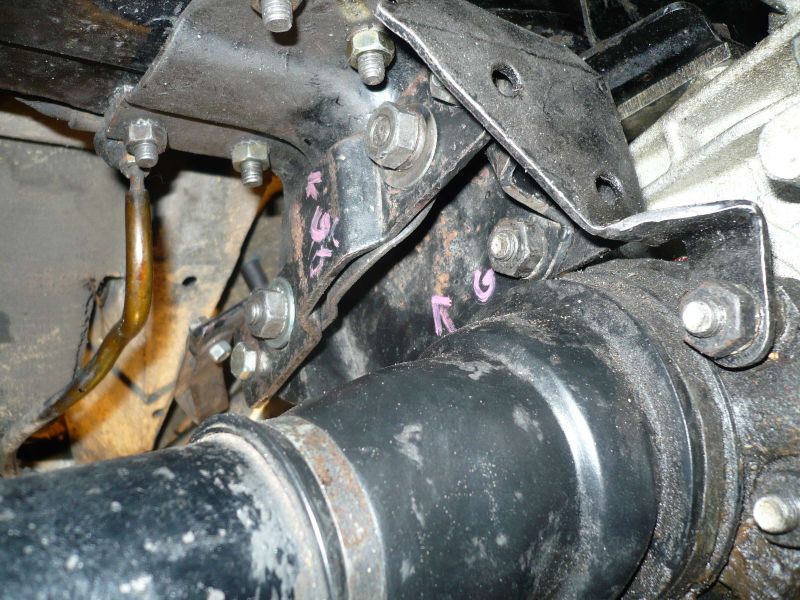

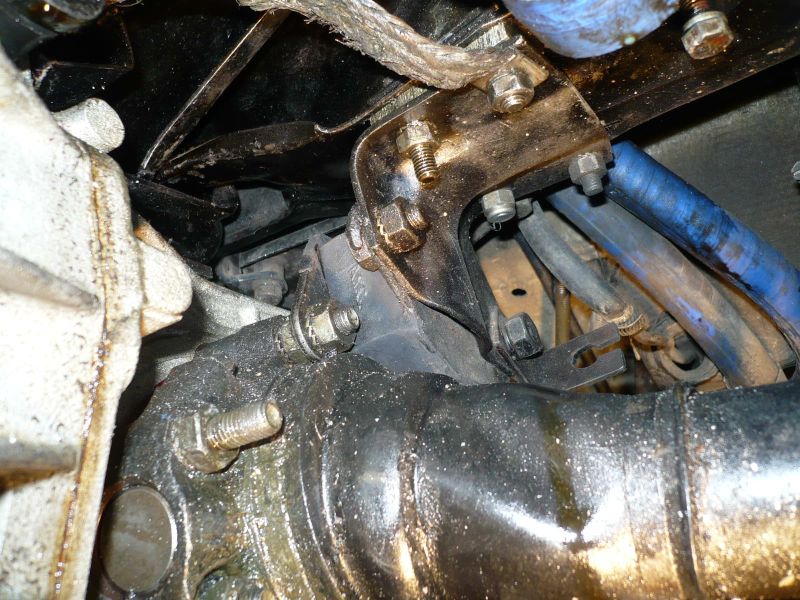

Vue de l’arrière droit.

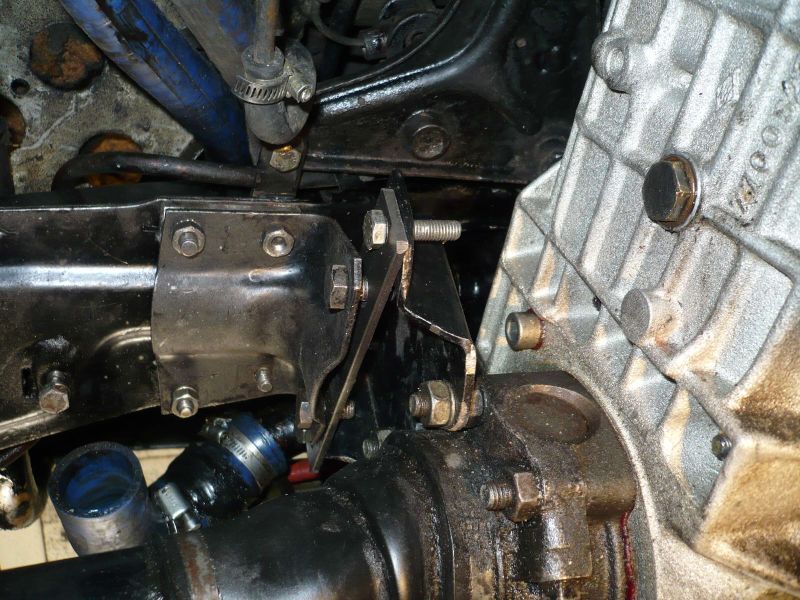

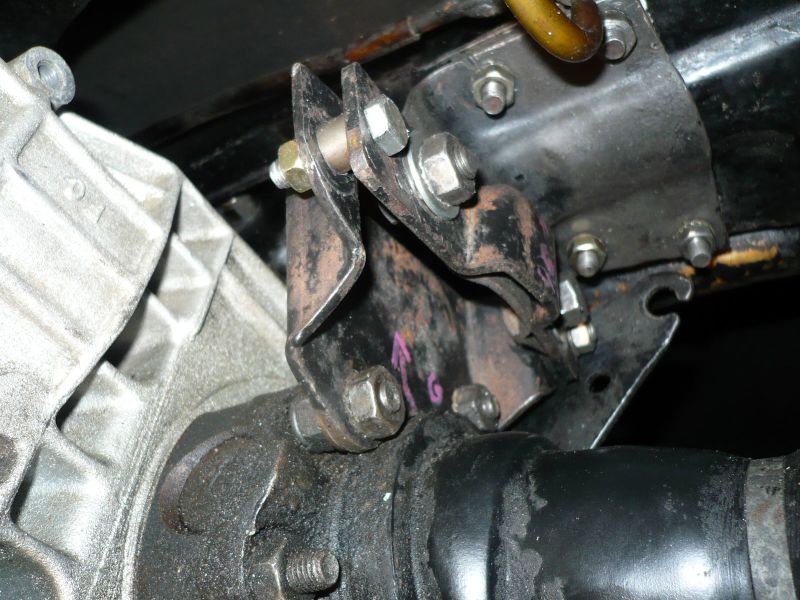

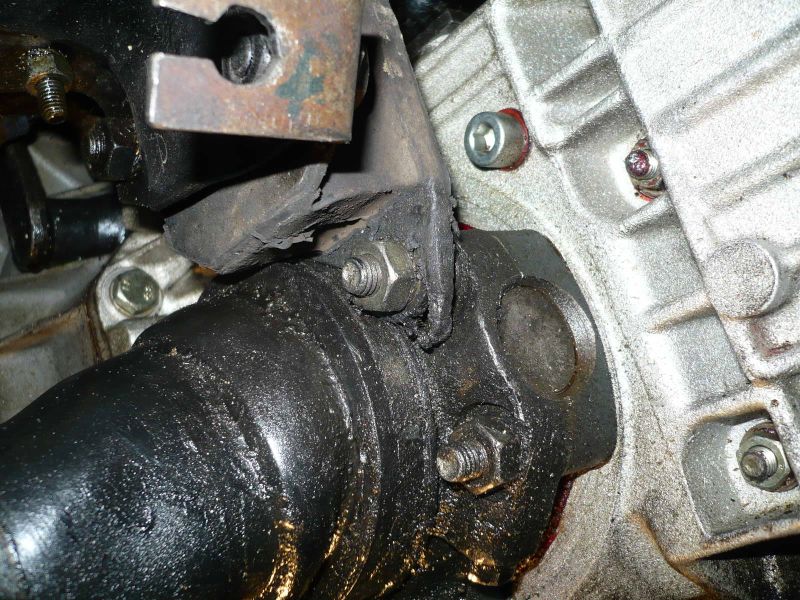

Vue de l’avant droit.COLLAGE DES CALES

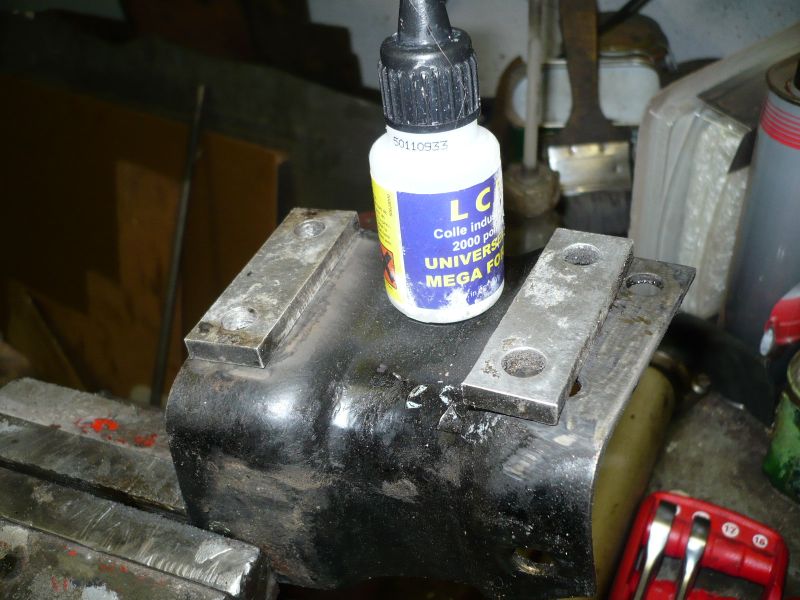

Comment n’y ai-je pas pensé plutôt depuis quasi 40 ans que je me bats avec ces fichues cales ?(6mm d’épaisseur sur une 1600S avec boite 364) : on les insère, elles tombent ou se décalent, alors qu’avec une goutte de colle tout est définitivement réglé(ici cyanoacrylate, mais toute colle ira bien).EPINGLE POUR TENIR UNE VIS EN PLACE

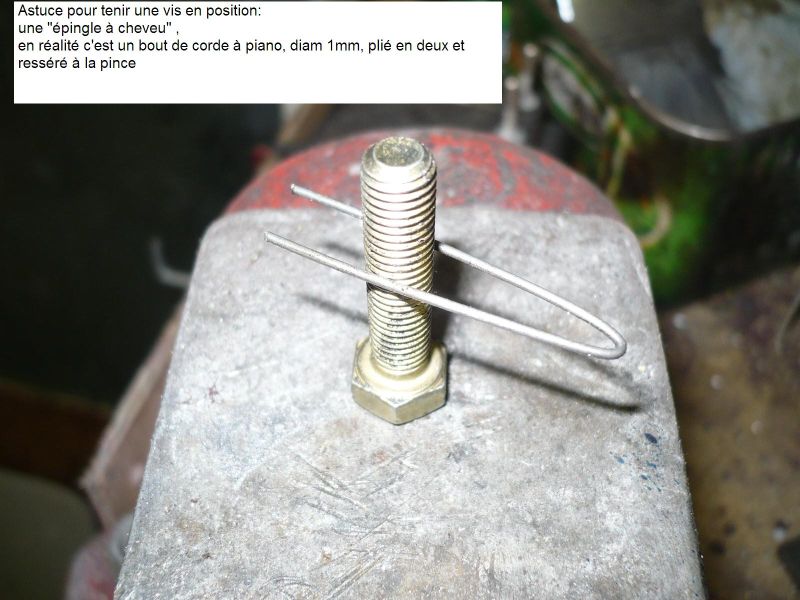

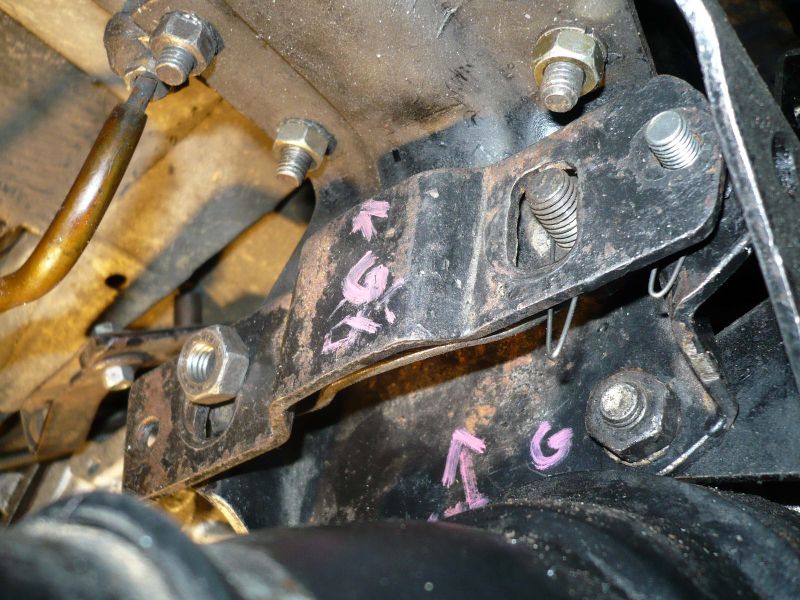

Vos savez cette vis qu’il a fallu d’abord placer avec difficulté, puis ajouter une pièce par dessus, pièce qui une fois sur deux va faire tomber la foutue vis ! Donc pour retenir cette vis le temps de la mise en place, il est commode de se fabriquer une épingle type "à cheveux", mais en acier à ressort (corde à piano de diamètre 1mm) simplement courbée en deux et écrasée à la pince plate. Un exemple d’application.DURETÉ DES SILENT BLOCS
On sait la mollesse regrettable des silent blocs de refabrication.
Comme pour les rotules de train avant, on préfère souvent piocher dans nos vieux stocks (mais de pièces d’origine) que d’acquérir des pièces neuves de qualité inférieure.
Les gros silent blocs latéraux de support de boite ne font pas exception, mais pour aider au choix des moins mauvais, j’ai pensé introduire un peu de quantification (mesure), autrement dit, aller un peu au delà du pifomètre habituel.
On a tous sous la main un instrument de mesure de couple, la clé dynamométrique (ou alors vous n’avez pas une Alpine ).

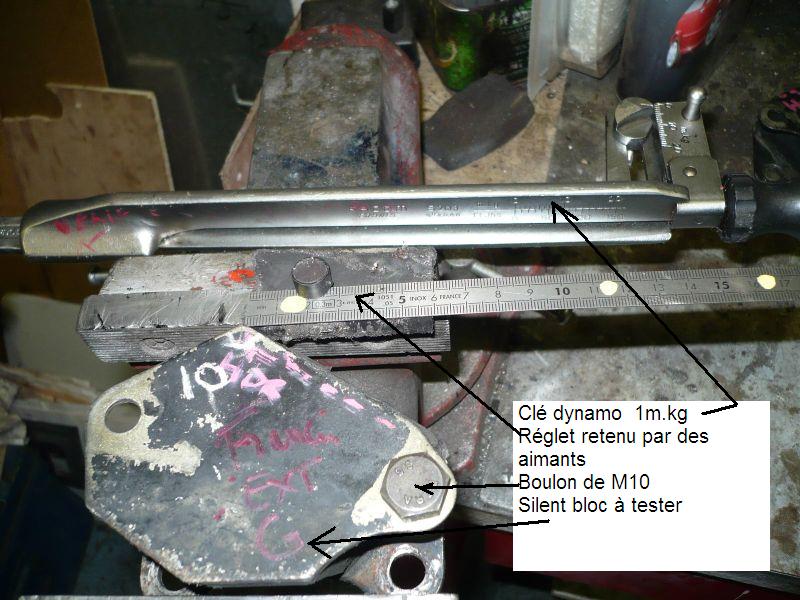

On crée un point fixe d’entrainement en vissant un boulon de M10 bien serré.

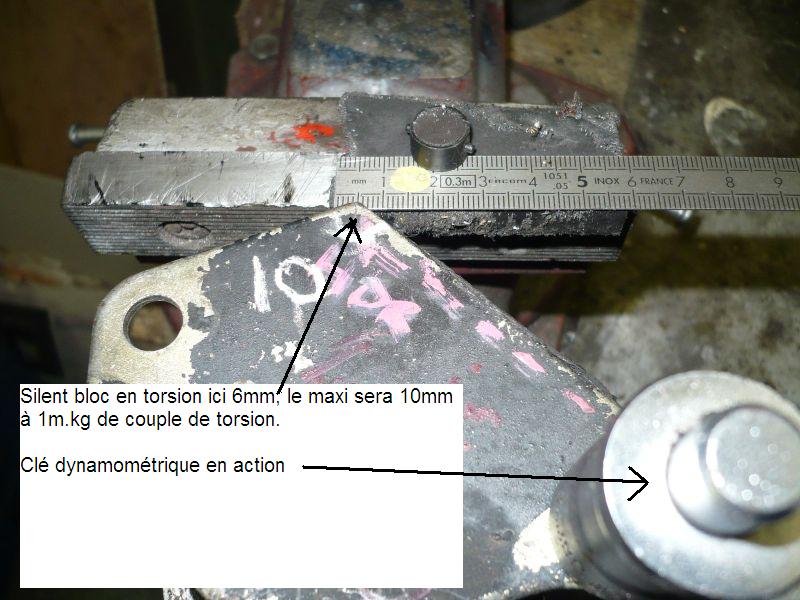

On fixe le silent bloc dans un étau, on bricole un support de réglet, on règle la clé à 1 m.kg, et on tord progressivement le silent bloc en enregistrant la déformation maximale à 1 m.kg.
Les pinailleurs objecteront qu’il vaudrait mieux mesurer un angle de torsion en degrés, soit, mais vue la déformation, de l’ordre de 10 à 14mm, la règle est tolérable.
Conclusion, cette humble procédure n’ a certes pas la prétention de mesurer ce qui serait vraiment intéressant (la dureté Shore) mais elle aide au moins choisir le moins mou entre deux ou plusieurs unités identiques d’apparence.
TRESSE DE MASSE
Elle a pour rôle de laisser passer l’intense courant de démarrage (autour de 200 Ampères) qui va du "moins" de la batterie à la prise de masse principale sur le châssis, derrière le phare avant droit, puis du châssis à la traverse arrière, et de la traverse arrière à l’ensemble moteur-boite sur le quel est vissé le démarreur.

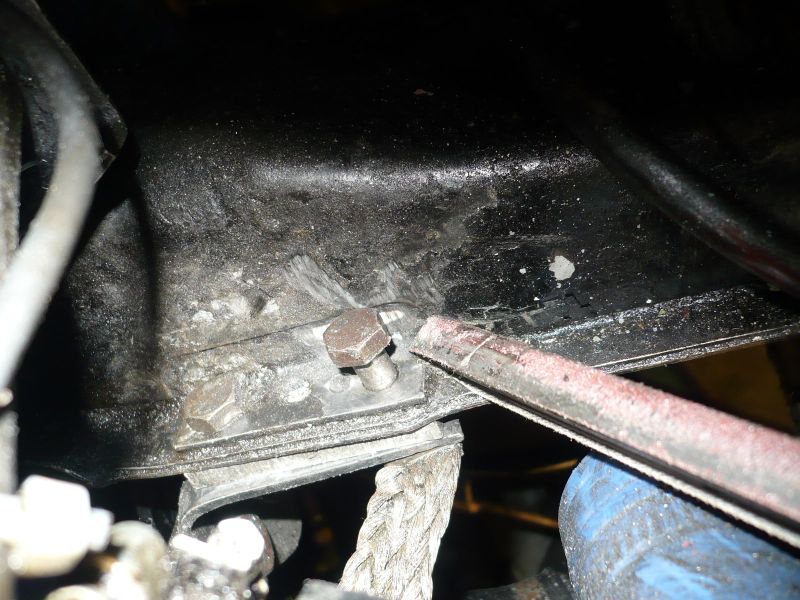

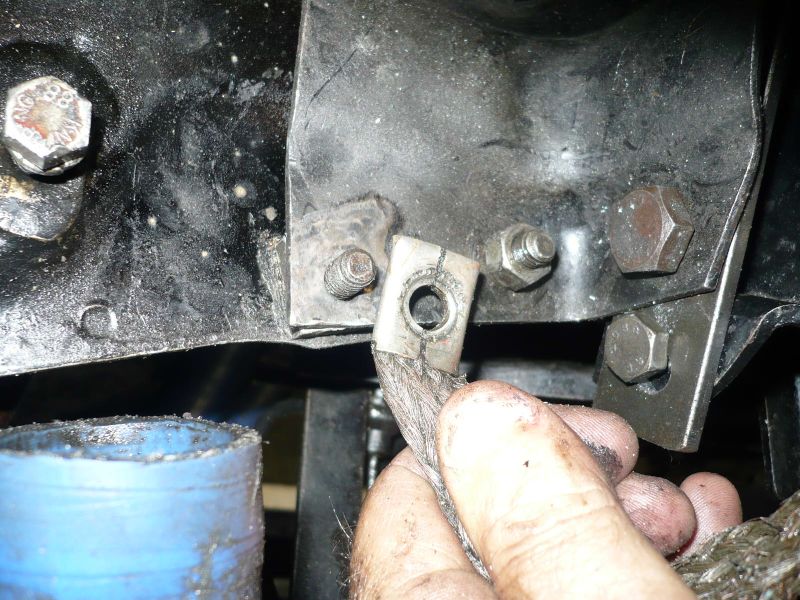

L’ensemble moteur-boite est isolé électriquement de la traverse de par le montage sur silent blocs. D’où cette tresse métallique de grosse section qui relie la traverse à la boite. On a intérêt à bien enlever toute trace de peinture car avec 200 A, il suffit de 5 millièmes d’ohm pour bêtement perdre 1 volt au démarreur.
