J’ai abandonné ce type de jauge car non fiable dans ses
indications.
Par contre la JCAPRESduino-BlueTooth (voir sur ce site)
me donne toute satisfaction. De plus elle a l’avantage de se passer de circuit imprimé et le même logiciel couvre les 3 configurations de capteur : capacitif et les deux types de résistifs.
On connait les circuits de détection de présence d’eau par exemple, basés sur la conductivité de ce liquide. Ils sont simples et utilisés typiquement pour une alarme d’inondation. Pour les liquides non conducteurs, la détection capacitive peut être utilisée (voir JCAPRES, jauge capacitive dans cette rubrique).On peut encore citer la détection de pluie pour les essuie glaces des autos, basée sur un changement d’indice de réfraction. L’originalité du circuit présenté ici est qu’il est basé sur l’INERTIE THERMIQUE importante, caractéristique commune à tout liquide, comparé à celle de l’air.
Ceci est la version 2 utilisant deux diodes en série pour augmenter la sensibilité et un transistor autorisant un courant dans les diodes plus important.
Le principe est d’utiliser une diode comme détecteur. Lorsque cette diode est traversée par un faible courant(20 à 50mA)elle s’échauffe plus ou moins selon qu’elle se trouve dans l’air ou dans le liquide.
La théorie des semi conducteurs indique une chute de 1 à 2mV, aux bornes d’une jonction, par °C d’échauffement. Par exemple, si on mesure 0.600V aux bornes d’une diode et qu’on la prenne à la main, la chaleur de la main va faire chuter la tension disons à 0.590V. On notera en passant que ce comportement est la cause de l’emballement thermique des semi conducteurs, et qu’il doit être contré en les refroidissant comme il convient.

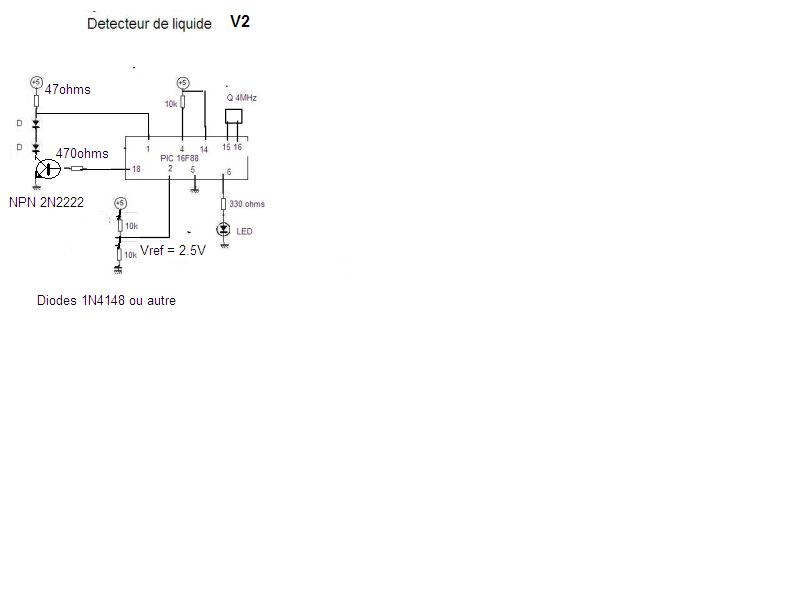

Concernant ce circuit, deux diodes de type 1N4148 ou équivalent, en série, sont alimentées sur commande par le PIC (patte 18 mise à la masse), via un transistor 2N2222 par exemple.
On mesure la tension à l’anode de la diode avec le convertisseur analogique/numérique (CAN) du PIC, patte 1. Cette tension étant autour de 2V , on fournit au CAN une tension de référence Vref=2.5V environ pour obtenir une bonne précision (rappelons que le CAN de 10 bits fournit 1024 points possibles de mesure, et avec Vref=2.5V on a donc 2500/1024=2.4mV par point).
Le logiciel exécute le cycle suivant :
— alimentation des diodes
— mesure de la tension V1
— attente 30s pour faire chauffer les diodes
— mesures de la tension V1’
— si la différence entre ces valeurs est supérieure au SEUIL
(typique 5soit 5*2.4m= 12mv, on peut modifier cette valeur dans le
programme puis on le reassemble) les diodes sont dans l’air, extinction
de la LED. Et dans le cas inverse les diodes dont immergées, allumage
de la LED
— déconnexion des diodes et attente de 30s pour les laisser
refroidir
Historiquement j’ai développé ce capteur pour en faire une jauge à essence comportant 4 seuils:1/8+,1/4+, 2/4+,et 3/4+.Le seul avantage par rapport à une jauge capacitive est qu’il semble plus facile de souder 4 diodes sur un support quelconque à tremper dans le réservoir que de réaliser les deux tubes concentriques et isolés...quoique... ?
Par contre on perd l’affichage proportionnel, c’est à dire une indication continue du niveau d’essence et non pas seulement en 4 ou 5 points.
Ce détecteur de liquide est donc pour le moment une solution sans problème ! Mais là nous sommes en bonne compagnie (en toute modestie...) car on appela ainsi le Laser pendant 20 ans et voyez ce qu’il en est de nos jours !...
Le logiciel est le programme source en assembleur ci joint , et sa version assemblée exécutable en .hex
Je viens de réaliser votre montage et j’ai un problème de fonctionnement. j’ai pris comme capteur une diode 1n4148 et quand j’alimente le montage, diode à l’air libre, la led s’allume une seconde (qui me semble normale, je crois) et s’éteint pour se rallumer quelques secondes après puis reste allumée. Ensuite, je trempe la diode dans un verre d’huile, la led s’éteint puis se rallume pour ne plus s’éteindre.
Je ne comprends pas d’ou peut venir le problème.
Bonjour Manulaf
vérifie avec un voltmètre numérique la patte 14 durant plusieurs secondes, elle doit rester stable à 5v+-0.2V. Ensuite, vérifie pendant plusieurs cycles de 30 secondes les tensions aux pattes 18, 2 et 1 : tu devrais mesurer au moins 3mV entre diode à l’air libre et dans l’huile. Quand tu retires la diode de l’huile, essuie là bien, sinon l’effet de l’huile se fera sentir partiellement.
Bonjour
je crois que tu as trouvé une cause de ton problème : en théorie Vpatte2= 5V*(5000/20000)= 1.25V. Avec cette valeur, le convertisseur analogique numérique a un pas de 1250/1024 = 1.2mV.
La première chose à faire est de mesurer cette tension sans PIC et vérifier qu’elle s’effondre quand tu insères le Pic . Si c’est bien le cas, change de PIC 16F88.
Bonjour,
J’ai donc remplacé le pic et refait entierement le montage sur plaque d’essai et malheureusement le problème persiste. J’alimente le montage avec diode à l’air libre, la led s’allume 1s puis s’éteint 30s pour se rallumer et reste allumée. Ensuite, je trempe la diode dans de l’huile et la led s’éteint,se rallume au bout de 30s puis s’éteint, et se rallume pour rester dans cette état ... (donc ne reste pas éteinte) Je ressors la diode, la led s’éteint 30s pour se rallumer et restée dans cet état.
J’ai bien 1.25 votls sur la borne 2. Diode à l’air libre et seche, j’ai 768 mV. Diode dans l’huile, j’ai 773 mV
Merci
Bonjour
il reste à jouer sur le SEUIL, première variable du programme
#DEFINE SEUIL 3
remplace 3 par 2 et ré assemble.
Si tu n’ as pas les outils logiciels, passe moi ton email (philippe.loutrel@laposte.net)et je t’enverrai le .hex modifié
Merci. J’ai donc changé le seuil à 2 , j’ai ré assemblé et le programme m’a indiqué plusieurs erreurs (problème avec les miniscules et les majuscules). j’ai corrigé les erreurs, enfin je pense et ré assemble et tout est ok mais tjrs le même problème.
J’ai mis le seuil a 1 , la led reste plus longtemps éteinte dans le liquide mais au bout d’un moment, elle s’allume et etc...
Pouvez vous testé ce montage ?
Je vous remercie par avance car je voudrais monter ce montage sur ma moto.
Tout d’abord, un grand merci pour votre aide et surtout pour votre réactivité.
Ensuite, j’ai réalisé le montage corrigé et reprogrammer le pic et ... ça FONCTIONNE parfaitement .
Reste plus qu’à faire un beau typon et l’installer sur ma moto.
Eh bien voilà qui fait plaisir à lire !
Toi aussi tu es réactif !!
Suggestion : utilise un câble coaxial blindé pour relier les diodes au circuit, contre les parasites
