Injection : banc d’essai

08/01/21
Nouveauté en Annexe: une interface graphique pour le Smartphone!!!

***Pour revenir à la page d’accueil** ICI



Ce montage très simple (6 composants, coût 10€ environ) permet de vérifier le fonctionnement d’un injecteur.

On alimente l’injecteur via le +12V d’une batterie qui peut être modeste car le courant consommé n’est que de 1A pour la majorité des injecteurs (15 ohms).

L’autre connection de l’injecteur va sur la sortie "INJ -" du banc.

UTILISATION

-  Connecter les +12, masse, à la batterie et INJ- à l’injecteur

-  Connecter le +12 à l’injecteur

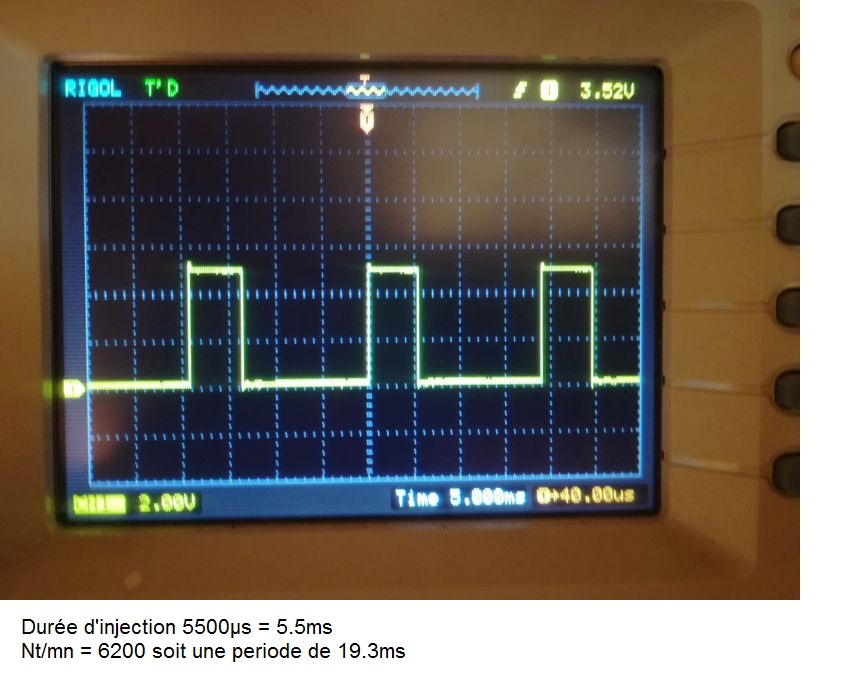

-  Avec N t/mn régler la durée du cycle entre deux injection qui varie de 120 ms à 15 ms.

Ceci correspond pour un moteur 4 cylindres à respectivement 1000 et 8000 t/mn

-  Régler la durée d’ouverture de l’injecteur entre 1 et 20 ms

Pour ces réglages on a le choix entre deux modes de fonctionnement :

-  Mode analogique (sans Bluetooth)

On ajuste les deux potards pour N et Dinj.

Par exemple, en position 1000 t/mn, 10 ms on voit la led clignoter clairement.

-  Mode numérique en Bluetooth avec Smartphone/Tablette ( Pas Apple bien entendu !)

L’avantage de ce mode est la precision des données.

Pour utiliser ce mode tourner PotN au maximum avant de connecter le +12V.

N et Dinj sont entré au clavier, avec en outre TotInj qui fixe le nombre total d’injection pour cet essai.

Pour le smartphone l’appli conseillée est "Bluetooth Terminal HC-05" (OK aussi pour HC06)

REMARQUES

1 On peut ne pas monter de potards mais alors connecter la broche A0 à +5V

2 Bien que le Bluetooth puisse paraître inutilement sophistiqué, en réalité, un module à 3€ permet de se passer d’afficheur LCD ( donc du câblage qui imposerait in circuit imprimé) et fournit le confort d’un clavier. Et comme l’on a déjà l’ensemble Ecran/Clavier sa poche ceci ne présente que des intérêts !

Réalisation

Vu le nombre réduit de composants, on soude point à point.

Logiciel

Injection_banc_BT120919 - 5.2 ko

Injection_banc_BT120919


Cette version simplifiée ne fonctionne qu’avec un Smartphone.




Logiciel ICI

On note que la diode de roue libre qui absorbe la surtension à la fermeture de l’injecteur peut retarder cette fermeture de près de 1ms dans certain cas.

Elle est donc connectable ou non au +12V  pour effectuer des essais comparatifs et mesurer son influence en comparant les volumes recueillis.



***********************ANNEXE    Version graphique*****************************************************

Gérard Alquier a modifié le logiciel pour réaliser cette sexy version graphique sous Androïd…


On entre les 3 valeurs, clic sur "Param"  et l’aiguille du cadran tourne vers la gauche au rythme des impulsions ce qui permet de savoir où l’on en est.

Mettre le fichier .apk dans le répertoire Download du Smartphone.

Autoriser l’installation de logiciel externe non certifié puis cliquer sur l' apk ce qui l’installe, le lance et crée un pictogramme sur l’écran d’accueil.

Le code Androïd apk a été généré avec l’outil du MIT, APP INVENTOR.

C’est un langage de programmation par blocs graphiques.

On compose le programme on-line sur le site

http://ai2.appinventor.mit.edu/



Ce code est compilé sur le site et l’on récupère un fichier exécutable .apk que l’on installe sur un Smartphone comme expliqué ci-dessus.

Ceci est un bon tuto pour découvrir APP INVENTOR.



Logiciel Arduino ICI
Logiciel apk ICI
