Pour faciliter la recherche d’une courbe d’avance optimale, plus besoin de disposer de plusieurs Pic et de les échanger pendant les essais : avec OPTIAE on telecharge une courbe d’avance, l’auto roulante.

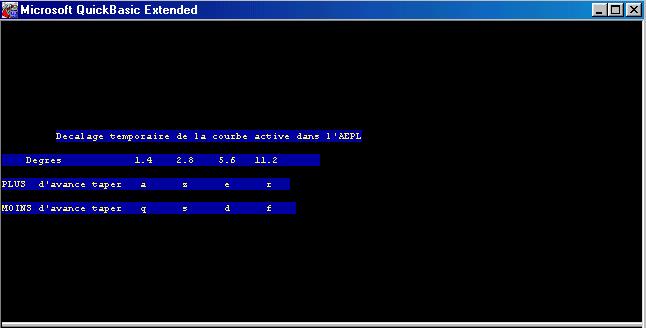

Nouveau :DECALAGE de la courbe
Le principe est de relier le boitier au PC via une liaison RS232 à 9600 bits par seconde. Pour celà il faut d’abord construire un adaptateur Pic/RS232 au moyen d’un circuit MAX232, 4 condensateurs de 1µF, une prise RS232 femelle et un support à 18 broches (voir photos ci-dessous).Le détail des connexions est donné dans le chapitre Doc (écran 1 ci-dessous).

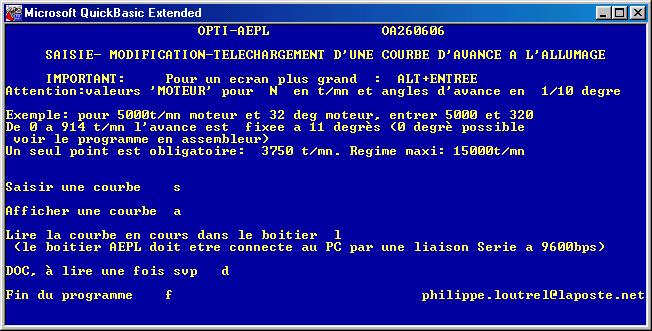

On programme une courbe de base sur un PIC 16F88 avec 88tcfx.asm. On enfiche ce Pic sur l’adaptateur puis l’ensemble sur l’AEPL(standard ou Jumo).La seule modification au circuit standard est le pontage des broches 3 et 6 du Pic. On connecte ensuite le PC à l’AEPL via un cable série classique (non croisé) et on lance le logiciel OAxxxxxx.exe(ou.bas). L’écran 1 s’affiche
|

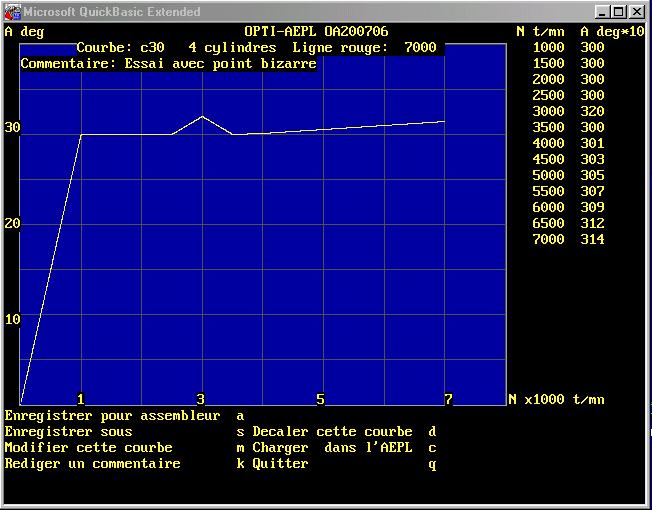

Démarrer l’auto puis le moteur étant au ralenti (<2000t/mn) taper "l" pour lire la courbe présente dans le Pic. Le moteur se coupe, la courbe est lue et affichée à l’écran en 1s environ.

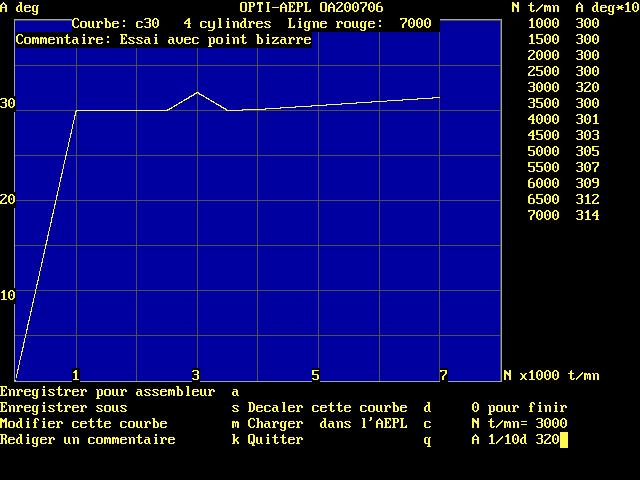

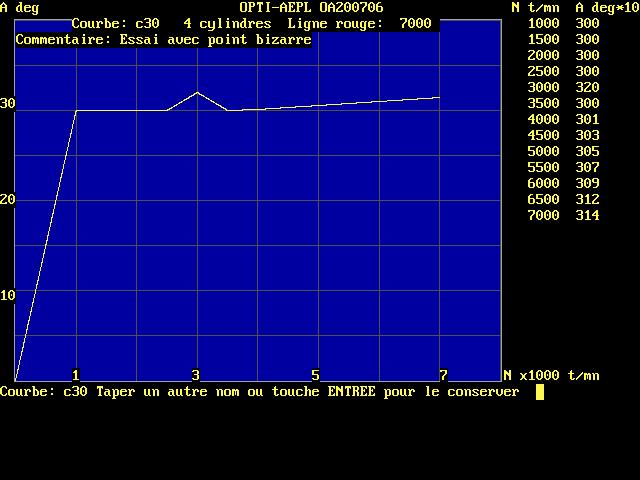

Si necessaire on donne un nom à cette nouvelle courbe par "s", Sauver Sous. Quand les modifications sont terminées, on telecharge la courbe modifiée en mettant le moteur au ralenti ( à l’arret ou lancé-débrayé) et tapant "c" pour Charger. Le moteur se coupe environ 4s. Si l’on est toujours lancé, il suffit de ré-embrayer pour redemarrer le moteur. Si cette courbe est interessante, on tape "a" pour l’enregistrer ( dans le dossier C :\AEPL )sous forme de deux tables qui permettront ultérieurement de proceder à l’assemblage avec 88tcfx.asm.

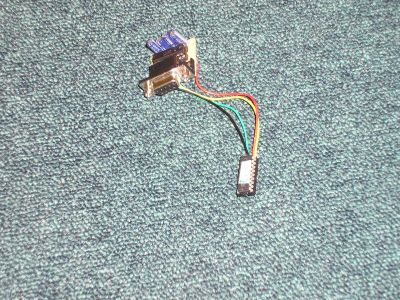

Adaptateur RS232 AEPL
|

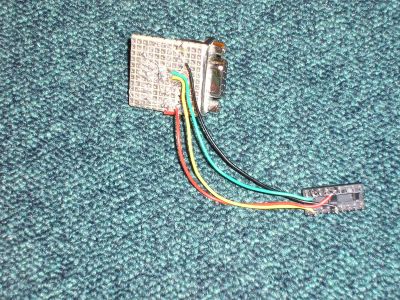

Vue de dessous
|

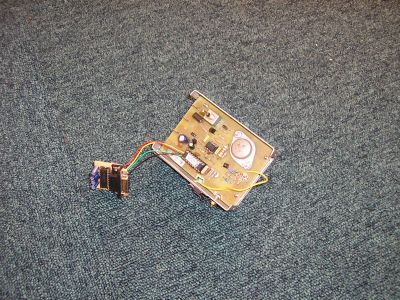

Montage sur boitier standard
Les broches 3 et 6 du Pic sont
pontées
|
