1 BOULON DU LEVIER DE VITESSES

Toute intervention sur le boulon de 6 mm qui relie la chape du levier de vitesse à la tringle de commande de boîte nécessite la dépose du groupe motopropulseur et des deux tubes en laiton du circuit de refroidissement à l’intérieur de la poutre, ou, au minimum, le desserrage de la traverse AR et du berceau moteur afin de faire basculer l’ensemble vers le haut avec un cric.(Solution applicable lorsqu’on a remonté par erreur les tubes en laiton les coudes vers l’avant). Il est donc recommandé d’assurer ce boulon au maximum par du Loctite vert, un contre-écrou, et un coup de pointeau à l’extrémité de la vis.

Une solution (non testée) consisterait à souder une tige perpendiculairement à la tête de la vis pour pouvoir l’introduire dans son logement, sans démontage donc.

Une autre solution (suggérée par Bervi sur le forum FAR), suite à une démontage, consiste à remplacer l’écrou par une goupille.

2 MECANISME D’ESSUIE-GLACE

La dépose du moteur est triviale ; Le mécanisme est retenu uniquement par les écrous d’axe d’essuie-glace, à dévisser à la base du pare-brise. Les choses sérieuses commencent lorsque l’on essaie de libérer le mécanisme emprisonné par les faisceaux électrique sous le tableau de bord. La dépose des deux sièges est un préalable incontournable. Pas de remède miracle connu : il faut remanier de façon énergique des faisceaux de forte section et rigides, avec tous les risques ultérieurs que cela comporte. Est-il vraiment indispensable de retirer ce mécanisme ?Compatibilité signalée : moteur d’essuie-glace de R4 GTL dernier modèle, plus compacte et à 2 vitesses (à vérifier).

3 BUSE OXYDEE DANS LE CORPS DU CARBURATEUR

Lorsqu’une buse (venturi) est oxydée profondément, donc coincée, et que les meilleurs remèdes classiques ont échoués (tel un trempage de plusieurs jours dans du dégrippant chaud) seule reste la chirurgie lourde : le découpage au burin. On coince les papillons en position ouverte avec un manche de tournevis et on attaque la buse avec un tournevis affûté et légèrement recourbé à son extrémité. Avec beaucoup de temps et de patience, on découpe une « lanière » de quelques millimètres de large sur toute la longueur de la buse, sans endommager le corps du carburateur.

4 CENTREUR QUI TOURNE, UNE PANNE VICIEUSE

Si la vis-pointeau (ou la lame de ressort) qui immobilise le centreur (appelé aussi buse auxiliaire) se desserre, le centreur tourne dans le corps du carburateur. L’orifice par lequel passe l’émulsion essence/air provenant du gicleur principal est donc masqué puis démasqué au grès des vibrations du moteur : on imagine les ratées aléatoires ... C’est donc une panne particulièrement vicieuse .

Suggestions pour les carbus équipés d’une lame de ressort comme blocage : la remplacer par une vis pointeau+contre-écrou.

5 DURITS DE CHAUFFAGE

Les deux durits de chauffage cheminent, avec le câble d’accélérateur, au dessus de la poutre. D’origine, chaque durit est composée de trois tronçons raccordés par deux manchons métalliques à l’entrée et à la sortie du passage au dessus de la poutre. On améliore sensiblement ce système (suppression de 4 manchons et 8 colliers) en remplaçant chaque durit par de la durit silicone rectiligne en un seul morceau de 3,20 mètres de long (D 16/24 mm chez Autoaxe). Pour changer une durit, attacher une ficelle à l’avant et tirer la durit de l’arrière. Attacher l’extrémité avant de la durit neuve à l’arrière de la ficelle. Lubrifier l’extérieur de la durit neuve (WD 40, par exemple). En tirant l’avant de la ficelle et en poussant la durit de l’arrière, on arrive (péniblement) à mettre la durit en place. Chaque durit passe de part et d’autre du levier de vitesses. PIEGE : Oublier d’enfiler la durit dans le trou de la plaque de châssis(à droite de l’extrémité arrière du tube central). L’expérience prouve qu’une durit rectiligne, coudée à 90° avant sa fixation sur le radiateur de chauffage, bien que pincée, ne gène pas le passage de l’eau chaude. A l’arrière, vers la pompe à eau, les rayons de courbures sont larges, donc sans problèmes. Les gaines protectrices montées sur la partie AR des durits d’origine sont inutiles avec les durits silicone. Si l’on tient à remonter des manchons, utiliser au moins des manchons en plastique(R4 ou R5).

6 MAITRE-CYLINDRE DEPOSE

Il est fortement recommandé de commencer par déposer l’axe de pédalier. Si son extraction pose problème, utiliser des clés à œil comme entretoises entre la vis d’extrémité de l’axe et le tube de châssis. Le support du maître cylindre, vissé sur la poutre est alors facilement accessible. Il reste à démonter les trois raccords filetés (clé de 10mm) des canalisations en cuivre. Ceci nécessite une clé à tuyauter s’ils sont un tant soit peu bloqués. La position « idéale » pour les desserrer est de s’allonger sous la poutre centrale, tête dirigée vers l’arrière. On peut alors utiliser la clé à tuyauter de la main droite en contournant la poutre par la droite. Dans le cas où un raccord est grippé par oxydation sur la canalisation (celle-ci tourne avec le raccord) la seule solution est de sectionner la canalisation AU RAS du raccord : il reste heureusement souvent assez de longueur de tube pour reformer une « tulipe » avec l’outil idoine APRES avoir enfilé le raccord neuf sur le tube ! Le filetage des raccords est du JIC 3/8, tout comme celui des étriers. PIEGE Il existe DEUX types de support de maître-cylindre, non interchangeables... REPOSE Avant de refixer le maître- cylindre, revisser les raccords à la main. Le plus délicat est le raccord AVD, incliné à 45° par rapport au corps du maître-cylindre. Pour protéger de l’oxydation, envelopper tous les raccords de chatterton ou de mastic « américain » (produit 3M restant souple). SUGGESTION POUR LES MOINS PATIENTS Déposer le réservoir d’essence, découper à la scie sauteuse (ou disqueuse) une ouverture rectangulaire dans le fond du coffre(on peut découper TOUT le fond du coffre sans problème de rigidité, comme en compétition pour intervention rapide sur la crémaillère). Ceci permet d’accéder beaucoup plus facilement par le dessus aux trois raccords à visser. Les plus soigneux refermeront l’ouverture avec une plaque d’alu popée, par exemple, mais c’est optionnel.

7 DEPOSE D’UN PORTE FUSEE

Il est fixé par deux emmanchements coniques, serrés par deux Nylstop de 12 mm. Après avoir détruit trois extracteurs de rotules Facom, sans résultat, la solution suivante est recommandée : Utiliser un boulon de M 12x125, marqué 80 (80 kg/mm²). Fraiser, avec un foret D=13 mm, une légère emprunte au centre de la tête de la vis pour éviter le glissement. Dévisser de quelques tours les deux Nylstop et introduire le boulon entre les deux extrémités des rotules. Dévisser l’écrou du boulon pour créer une force d’écartement entre les rotules, sans forcer excessivement. Frapper avec deux marteaux (1 kg minimum) de part et d’autre d’ un emmanchement conique. Répéter pour l’autre rotule. Au remontage, enduire de graisse graphitée les emmanchements.

8 SANGLES DE RESERVOIR D’ESSENCE (1600 S)

Tout comme le câble d’embrayage qui semble avoir raccourci après un démontage (en fait la gaine se décompresse et il faut manoeuvrer plusieurs fois la pédale pour la recomprimer), les sangles en acier du réservoir d’essence ne font pas exception (déformation des sangles). La solution confortable consiste à couper la tige filetée du point de fixation supérieur et de ressouder (arc par exemple) une tige filetée plus longue de 3 cm. En cas d’allergie à la soudure, une greffe de tige filetée au moyen d’un écrou de 8 mm bloqué au Loctite vert peut être tentée. Attention au sangles inox, très brillantes mais coupantes pour le réservoir : les protéger impérativement.

9 TIRANTS ARRIERE

Leur extrémité avant est articulée sur le châssis au moyen d’un support flexible( identique aux têtes de crémaillère de direction). Une fois déposée la vis de 10 mm constituant l’axe de l’articulation, leur extraction peut rester difficile à cause d’éventuels morceaux de clinquant coincés dans leur logement. Ne pas hésiter à tirer fortement, en les faisant jouer dans toutes les directions. Si par malheur, la vis de 10 mm est oxydée et bloquée dans le support flexible cette galère passe du numéro 8 au numéro 2 ! D’ou l’intérêt de bien graisser cette vis...

Pour dégager l’extrémité arrière d’un tirant de la tôle porte-étrier, ne pas hésiter à tronçonner 10mm du goujon fixé sur cette tôle.

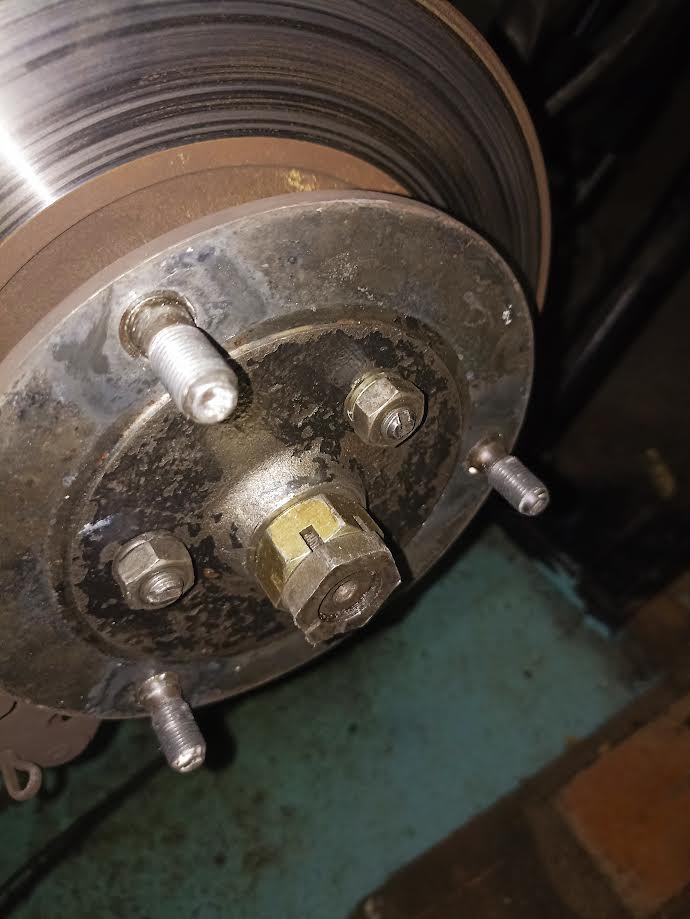

10 DEPOSE D’UN ARBRE DE ROUE

Dévisser l’écrou central D=32 mm en bloquant le moyeu par un démonte-pneu coincé entre le sol et deux goujons de roue. Déposer les 3 écrous de 10 mm tenant le disque, enlever le disque et le moyeu. Déposer les 3 écrous de 10 mm tenant la cage en fonte porte-roulement. Remettre le moyeu en place et l’écrou central sans le bloquer. Remettre la roue et frapper énergiquement la face interne du pneu avec une masse ou un tube de forte section. On extrait l’ensemble roue+moyeu+cage+roulement+arbre de roue. Démonter la roue, retirer l’écrou et le moyeu, retirer la cage au marteau. Si le roulement est à changer (recommandé tous les 10 000 km si on attaque un peu) , on l’extrait au marteau. Pour le serrage de l’écrou, toujours problématique pour aligner le trou de goupille, mieux vaut un peu plus qu’un peu moins ! Le couple théorique est de 20 m.kg. Remplacer la goupille par un fil de fer (plus fin) si l’alignement des trous est problématique. Certains appliquent du Loctite vert sur les cannelures.

11 FIXATION DU PALONNIER D’ACCELERATEUR

Le montage d’origine rend impossible son démontage : son support, soudé sur la poutre, doit être disqué. On le remplacera donc avantageusement par un écrou de 10 mm soudé sur la joue d’un nouveau support confectionné en tôle de 3 mm. Pour l’axe du palonnier, on prendra une vis de 10 mm sur la tête de laquelle on soudera un écrou de 8 mm qui recevra l’axe de la pédale d’ accélérateur. L’ensemble devient alors démontable.

12 DEPOSE DU CHASSIS

Selon les modèles, il y a 13 ou 14 points d’ancrage du châssis sur la coque. Avant de trop forcer sur le palan et la barre à mine (par ailleurs nécessaires à la dépose), vérifier qu’un point d’ancrage n’a pas été oublié dans l’opération de découpe des stratifications, en particulier à l’ARG, au niveau de la boîte à air (1600S) et au niveau des oeillets d’attaches des harnais sur la poutre centrale.

13 PURGE DU CIRCUIT DE REFROIDISSEMENT (Radiateur avant)

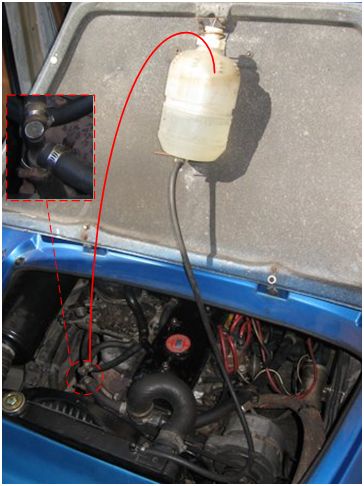

Il faut mettre ne charge le circuit de remplissage en connectant un vase d’expansion (avec sortie en bas) par exemple.

Enlever la vis supérieure du radiateur avant. Commencer le remplissage jusqu’à ce que le liquide coule franchement par le trou et remettre la vis. Ouvrir le robinet de chauffage et déposer la vis de purge sur le flexible du radiateur de chauffage. Desserrer d’un demi-tour la vis de purge sur la pompe à eau. Lorsque le liquide commence à couler à la pompe à eau, ASPIRER A LA BOUCHE LE FLEXIBLE du radiateur de chauffage (c’est là l’astuce pour extraire l’air facilement). On s’arrête immédiatement dès l’arrivée de la première goutte car le liquide est très amère.... Fermer cette purge et vérifier que l’écoulement est continu au niveau de la pompe à eau.

On peut adapter une durit sur cette vis de purge et la ramener vers l’alimentation, la purge se faisant alors sans perte de liquide, en circuit fermé.

Nota : photo du FAR, radiateur arrière https://forum.alpinerenault.com/vie...

Quand plus aucune bulle d’air n’est observée,fermer cette purge, déposer l’alimentation, remplir le vase d’expansion à demeure à demi, et revisser le bouchon de remplissage. Mettre en marche et vérifier à 80°C que l’écoulement est continu au niveau des vis de purge du chauffage et de la pompe à eau.

14 JOINT DE CACHE-CULBUTEURS(1600S)

Le joint en liège d’origine a toujours fuit mais ne fuira plus si on le colle définitivement sur le cache culbuteurs à la néoprène par exemple. IL devient donc utilisable de surcroît.

Ne rien à mettre du coté culasse mais serrer raisonnablement fort les 3 écrous moletés, avec la clé à bougie, ils sont prévus pour elle..

15 REGLAGE DE LA COURSE D’EMBRAYAGE(1600S)

Avec certains disques et /ou mecanisme il faut bien admettre que la butée d’embrayage doit rester en contact avec le diaphragme : le câble est en permanence sous tension pour obtenir une course de débrayage suffisante. Pincer le câble avec une pince-étau pour l’empêcher de tourner pendant le serrage de l’écrou de 6 mm .

La butée à billes supporte parfaitement ce traitement.

16 FLEXIBLES DE FREINS TYPE « AVIATION »

En remplaçant les flexibles en caoutchouc d’origine par ces flexibles en Teflon recouverts d’une tresse en inox (Goodridge) ,on diminue considérablement le côté spongieux de la pédale de frein. Il n’est pas indiqué, par contre, de remplacer les tubes en cuivre par ces flexibles car on perdrait alors de la rigidité. PIEGE : il n’y a AUCUN filetage métrique d’origine, donc tous les embouts doivent être commandés en JIC 3/8. Un filetage mâle JIC 3/8 se visse (hélas) fort bien dans du M 10x100, avec un jeu latéral excessif toute fois. L’utilisation de raccords tournants est fortement recommandée. Pour la partie fixée sur les pattes du châssis, préférer le modèle à vis et écrou plutôt que le modèle à gorge+bride en U des flexibles d’origine.

17 MANIVELLES DE VITRE ET POIGNEES DE PORTE

Leur démontage est immédiat si l’on utilise un clou pour chasser la goupille (elle même constituée d’un morceau de clou)

18 BOITE A GANTS

Située sur le tunnel, elle est en carton recouvert de skaï , bordée par un jonc. Le jonc a tendance à s’échapper et la boite à se rétreindre dans la partie médiane. La solution est de serrer le jonc (positionné sur la boîte) entre 2 morceaux de bois dans un étau : on restitue la rigidité de l’ensemble, et les parois redeviennent parallèles.

19 ETRIER DE FREIN

Il faut parfois forcer pour enfiler une goupille d’étrier de petit frein. La solution est de légèrement replier à la pince multiprise l’extrémité de la patte qui pivote et maintient les plaquettes. Les caoutchoucs doivent être maintenus sur la partie plate horizontale de l’étrier pendant que l’on rabat la patte : enfiler l’extrémité d’un petit tournevis dans le caoutchouc, et graisser légèrement ce dernier.

20 BOITIER DE DIRECTION

Sur la plupart des modèles il existe un graisseur accessible par le coffre qui permet de graisser le palier avant du pignon de direction. A graisser tous les 5000 km. PIEGE : la bride cannelée sur laquelle le flector est vissé est plaquée avec une force de 150 kg environ lors de son montage (précontrainte de l’empilage des roulement, rondelles, entretoise etc. du pignon de direction) . Donc si l’on dépose cette bride, pour remplacer le flector par exemple, rétablir la précontrainte en serrant à l’étau ou, mieux, en serrant une vis ( M 7x100, 80 kg/mm²) en bout d’axe de pignon si celui ci est percé-fileté.

21 POULIE DE POMPE A EAU (1600S)

Elle est fixée par 3 vis de D=8mm. Si les vis se desserrent, cette poulie qui entraîne l’alternateur génère des claquements tout à faits comparables à une bielle coulée ou un axe de piston ayant du jeu...

22 PARE BRISE ET LUNETTE ARRIERE

Au démontage, il faut s’aider d’un large tournevis et à partir de l’intérieur de la voiture faire progressivement sortir le joint de son logement sur la plus grande partie du périmètre .L’ensemble vitre /joint/jonc vient alors facilement. S’il faut changer le joint, grande est l’envie de retirer simplement le jonc en tirant dessus. HALTE ! L’alliage dont il est constitué est suffisamment malléable pour que le jonc se torde et ne retrouve que très difficilement (voire même jamais) sa forme initiale. Il est donc conseillé de découper le joint au cutter et de retirer délicatement le jonc.

Au remontage il faut impérativement mettre le jonc en alu sur le caoutchouc avant de mettre les vitre en place. Il faut être à deux ou trois personnes :

1 Positionner le joint sur la vitre et le maintenir en place a l’aide de ruban adhésif cote extérieur et intérieur de la vitre. 2 Mettre le jonc en place, ainsi que les 2 clefs, avec du liquide vaisselle ou de la graisse à pneu 3 Une ficelle est ensuite insérée dans la gorge du joint, coté carrosserie. 4 On applique l’ensemble sur l’ extérieur de l’encadrement. 5 La personne à l’extérieur maintient la vitre et la pousse. L’autre personne, à l’intérieur met en place la lèvre intérieure du joint en tirant sur la ficelle très progressivement.

23 OUVERTURE DU CAPOT AVANT

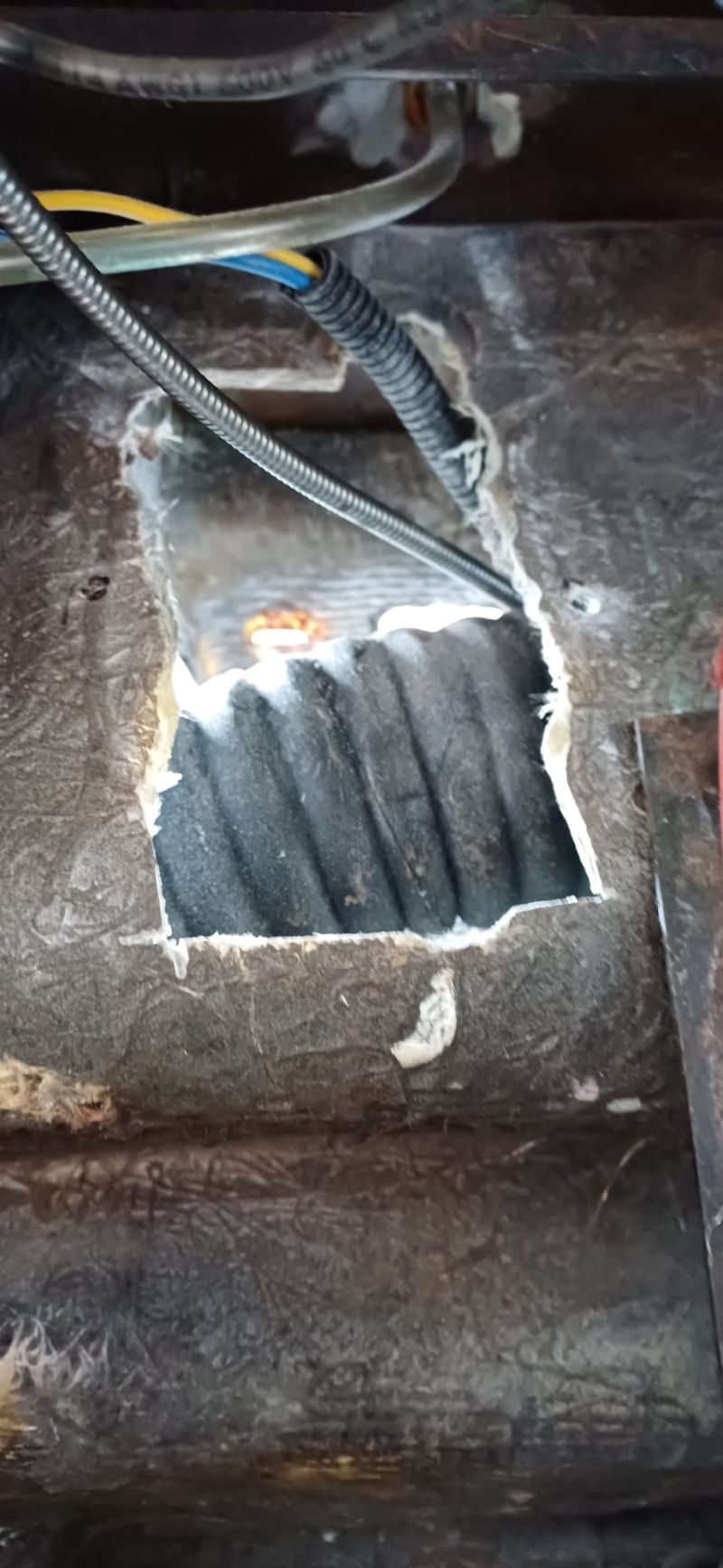

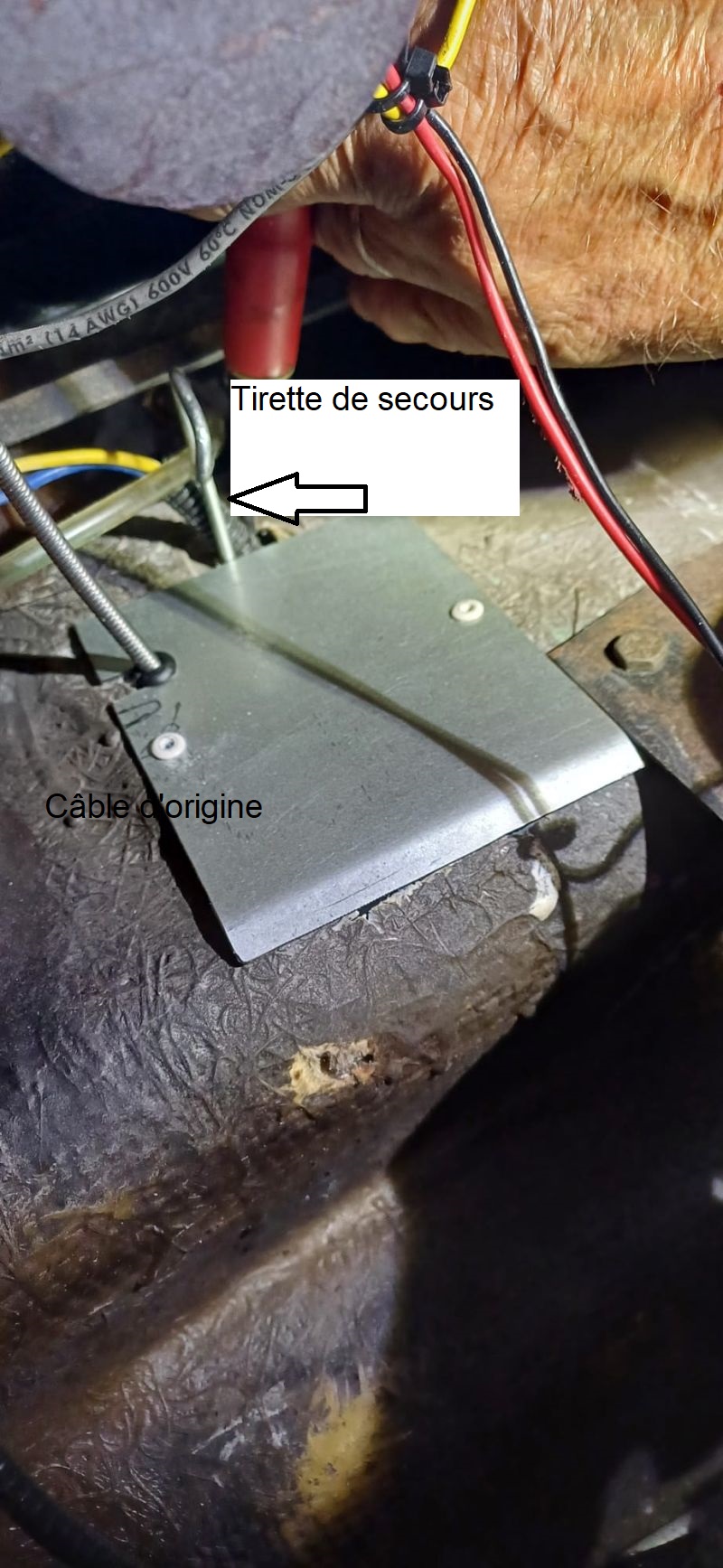

Une assurance simple à prendre pour éviter de se retrouver en panne d’essence avec un câble d’ouverture de capot décroché ou cassé consiste à doubler le câble par un fil de fer souple. Introduire le fil de fer depuis l’intérieur, dans le trou de passage du câble à travers la cloison .

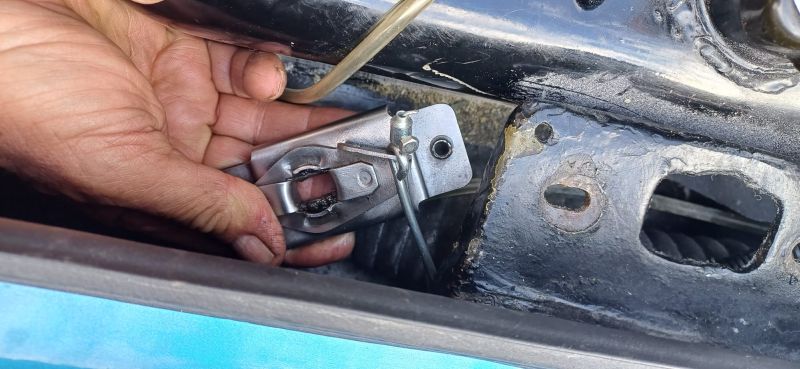

Dans le coffre avant, déposer les deux vis de maintien du système de clipsage pour le dégager et accrocher l’extrémité du fil de fer près du serre-câble d’origine. Reposer les deux vis. Former une boucle à l’autre extrémité du fil de fer et le laisser pendre sur 5 cm environ

24 DEUX ERREURS DANS LE PR--871

Le manuel des Pièces de Rechange nous induit en erreur pour le remontage d’au moins deux éléments : les supports de fixation d’amortisseurs avants et les roulements des roues arrières :

- pour les supports d’amortisseur, c’est la partie la plus longue qui doit être dirigée vers l’extérieur de l’auto, la sanction étant un couinement perceptible à chaque chaos (frottement du corps d’amortisseur sur l’intérieur du ressort).

- pour les roulements à billes, la cage en plastique d’espacement des billes à égale distance dans le chemin de roulement doit être placée vers l’extérieur de l’auto : le graisseur peut alors jouer son rôle.

Notons cependant que le MR Renault pour R8 recommande exactement l’inverse ! Où est la vérité ? Je teste actuellement les deux orientations et vous tiendrai au courant du résultat dans 10 000km environ (durée de vie habituelle de mes roulements AR)

25 EMBRAYAGE

SYMPTOMES Pas de garde à l’embrayage et mauvais débrayage. Il est tout a fait possible de remonter le RELAI d’embrayage à l’envers !Ce relais qui est le tube recevant d’un coté la chape de la pédale et de l’autre le câble d’embrayage comporte donc 2 cames, qui se ressemblent beaucoup. Or il est impératif de mettre la came la plus haute coté châssis. C’est elle qui doit tirer sur le câble, assurant une course maxi de ce câble. Si on inverse les cames, on certes un embrayage très doux mais hélas la course de débrayage est insuffisante, même avec la butée en contact permanent (toléré sur les 1600 à butée à billes).

26 RATEES DE CARBURATION

Vérifier l’étanchéité des bouchons des accès aux trous de progression, leur joint spi en particulier. C’est une panne vicieuse

27MECANISME D'ESSUIE-GLACE-Dépose

La dépose du moteur ne pose pas de problème MAIS celle du mécanisme est souvent une galère de premier plan.

Pour y accéder, commencer par déposer le siège conducteur et le volant.

Si comme c'est souvent le cas une perruque de fils electriques vieillis à l'isolant raide et cassant est tricotée dans le mecanisme on comprend le problème qui nous attend...

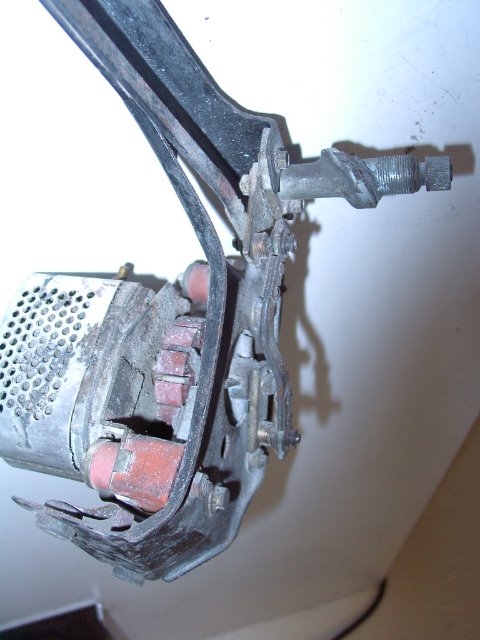

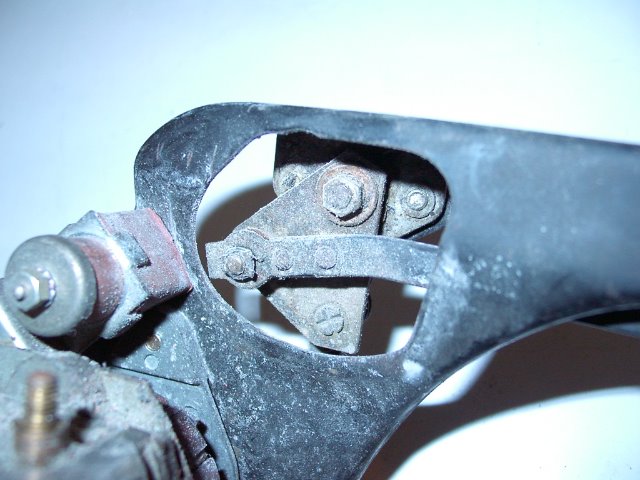

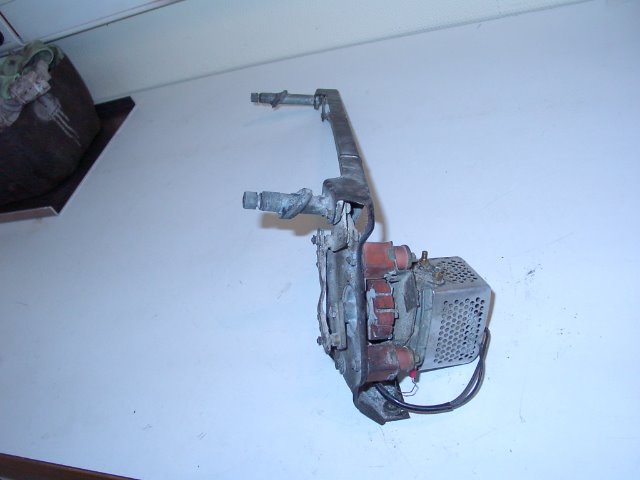

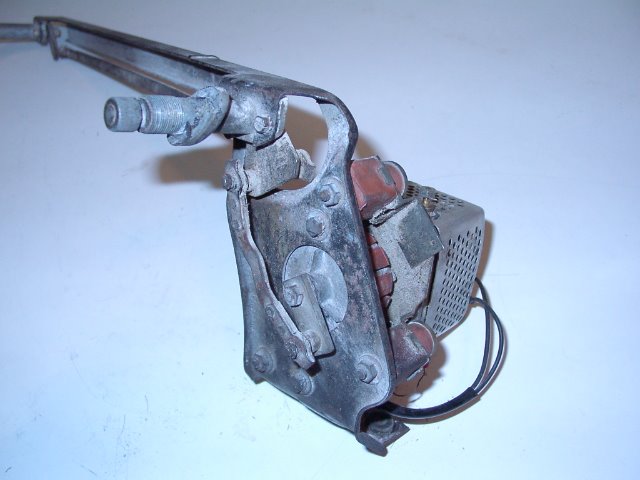

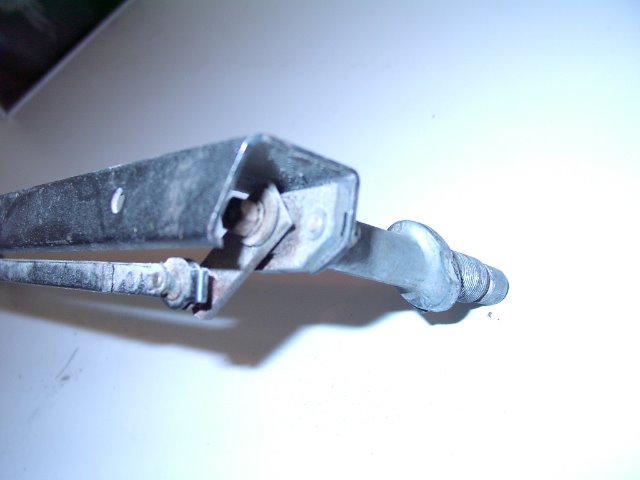

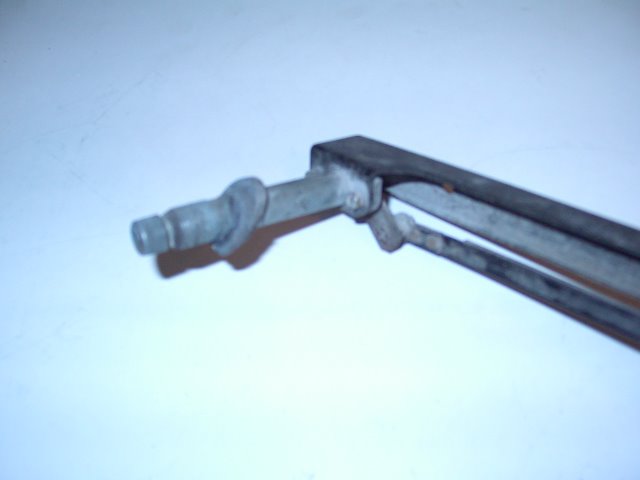

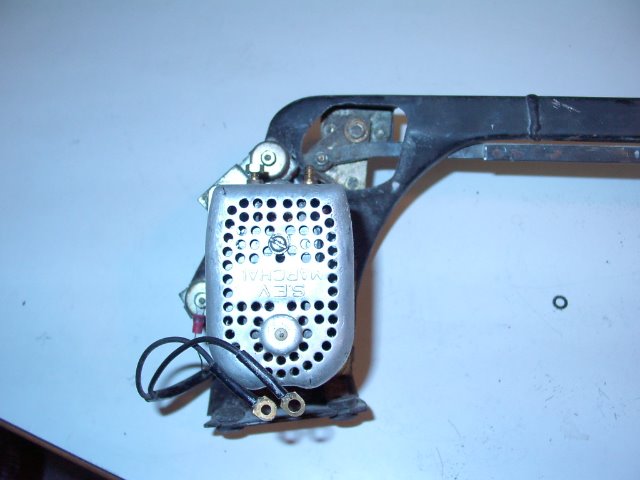

Aucun miracle à esperer mais   voici ce que vous allez récupérer si tout se passe bien .









Merci à Dédé du Forum Alpine Renault pour ces photos

Quelques conseils pour ménager cette mécanique ancienne :

-- huiler de temps en temps les 2 axes des porte-balais.
--monter des balais de Renault 4L, plus courts donc avec moins de frottement
--enlever le balais de droite lors d'une utilisation intensive
--utiliser du Rain-X, produit fort efficace qui fait remonter les gouttes d'eau au-delà de 40 km/h.
   On peut alors arreter les essuie-glaces.

  A renouveler toutes les deux semaines environ.
Mais attention au piège: ne JAMAIS l'appliquer sur un pare-brise encore même très légèrement humide...il se forme alors un voile  très difficile à
faire disparaitre, rendant la conduite quasi impossible.
--remplacer le moteur par un moteur plus puissant genre R5 est une possibilité mais on risque d'augmenter alors le stress sur le mécanisme
qui est le maillon faible à protéger.

28 RENQUILLAGE MOTEUR SUR BOITE : Plus difficile que d'habitude

Il y a toujours un moment de solitude lors de cette manœuvre, mais avec des tournevis (utilisés comme broches ) puis des tiges filetées et enfin les boulons du tour de boite, on arrive toujours  après une dose convenable de jurons, à

re-accoupler moteur et boite.

Dans le cas présent, le disque d'embrayage avait été préalablement centré avec l'outil idéal: un pignon à queue réformé.

Moteur sur tabouret, caisse sur table élévatrice, il n'y a rien rien à faire, blocage à une distance d'environ 25 mm entre moteur et cloche d'embrayage.

Comme tourner une roue entraînait bien le moteur je pensais, à tort, que la queue de boite était au moins partiellement introduit dans le moyeu du disque.

La solution a été de bloquer une roue ( avec un cric rouleur ) puis de tourner l'autre roue, ceci a dû parfaitement centrer l'arbre qui sans cela par simple friction, mais cannelures non alignées, entraînait quand même le moteur.

Conclusion: comme d'habitude la mécanique rappel à l'humilité et c'est très bien comme ça.
